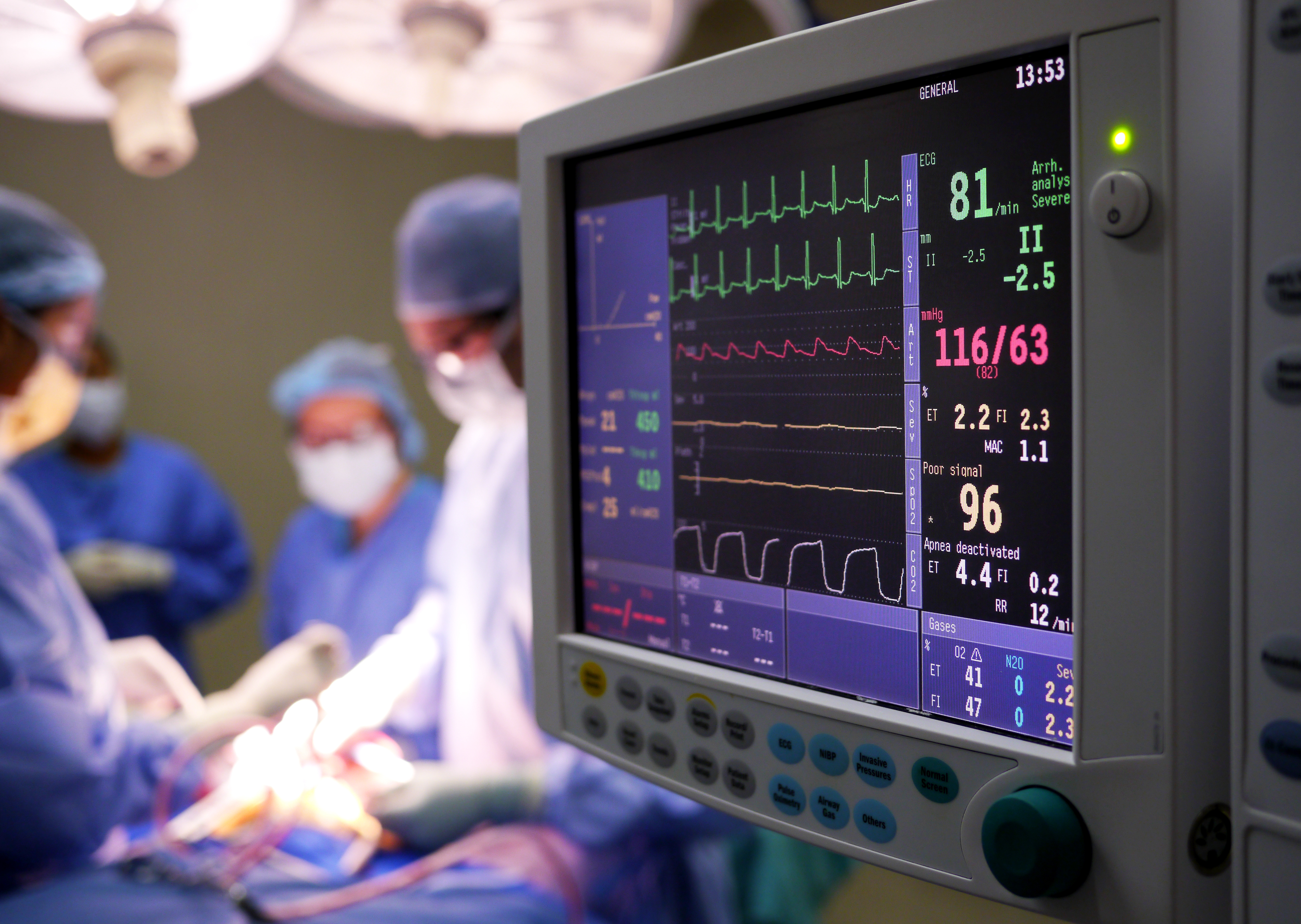

Мониторы пациента

Рассмотрим наиболее частые неисправности с наиболее вероятными причинами их возникновения (от более частых – к менее).

Проблемы прикроватных мониторов:

• Неисправности прикроватного монитора:

1. Ошибка батареи монитора. Основная батарея аппарата выработала свой ресурс, требуется замена. Менее вероятная причина – неисправность модуля определения и зарядки батареи.
2. Монитор не запускается. Неисправность основной батареи и блока питания монитора от сети.
3. Батарея монитора не заряжается. Неисправна основная батарея монитора и/или блок зарядки.
4. Аппарат включается, но не горит экран. Неисправность лампы подсветки и/или платы формирования питания лампы (инвертора).
5. Подсветка экрана загорается, но изображение отсутствует. Проблемы с основным контроллером прикроватного монитора.
6. Подсветка экрана загорается, но изображение отображается некорректно (резкие линии разных оттенков) – разбита матрица экрана.

• Неисправности органов управления. Например, от удара сломалась основная поворотная рукоятка монитора, либо износ кнопок сенсорной пленочной панели.
• Шумы или отсутствие сигнала на диаграмме ЭКГ.
• Плохой контакт между звеньями сигнальной цепи снятия ЭКГ: пациент –> электрод –> провода отдельных отведений –> общий кабель отведений –> аппарат.
• Неисправность проводов отведений или общего кабеля отведений.
• Неисправность блока обработки сигналов ЭКГ.
• Неисправности при измерении НИАД.

1. Медленно накачивает манжету – проблемы с герметичностью воздушного контура (внешней части или внутренней) или износ электродвигателя помпы.
2. Выдает ошибку при измерении – проблемы с герметичностью воздушного контура (внешней части или внутренней), неисправность датчика давления или некорректное проведение процедуры.

• Неисправности встроенного термопринтера

1. Термопринтер прогоняет бумагу, но не печатает. Возможные причины: Неправильный тип бумаги, загрязнение или неисправность оптического датчика, неправильная загрузка пачки бумаги (если используется бумага Z-типа).
2. Напечатанное изображение содержит непропечатанные полосы - неисправность термопечатающей головки принтера.

• Неполадки, связанные с локальным сетевым подключением, когда монитор не отображается в центральной мониторной станции.
• Проблемы физического уровня. Причины: неисправные кабели, сетевые карты, роутеры или другая сетевая аппаратура.
• Проблемы сетевого уровня. Причины: неправильные настройки монитора или станции, например, IP-адрес, Mac-адрес, адрес шлюза и т.д.
• Проблемы уровня приложений. Причины: неправильные настройки монитора, например, расположение монитора (отделение, палата, кровать).

Батарея мониторов это — расходный материал и выходит из строя на всех без исключения аппаратах.

Типичной неисправностью китайских прикроватных мониторов. Например, Datascope является лампа подсветки, при этом у лампы подсветки очень незначительный ресурс наработки.

В мониторах GE (особенно старые модели Dash 2000, Dash 3000) достаточно часто выходят из строя плата питания подсветки и электродвигатель помпы.

Причинами неисправностей мониторов Schiller часто могут быть проблемы с электропитанием.

Кроме того, часто выходят из строя кнопки на всех мониторах, имеющих плёночные панели управления (например, мониторы Draeger).
